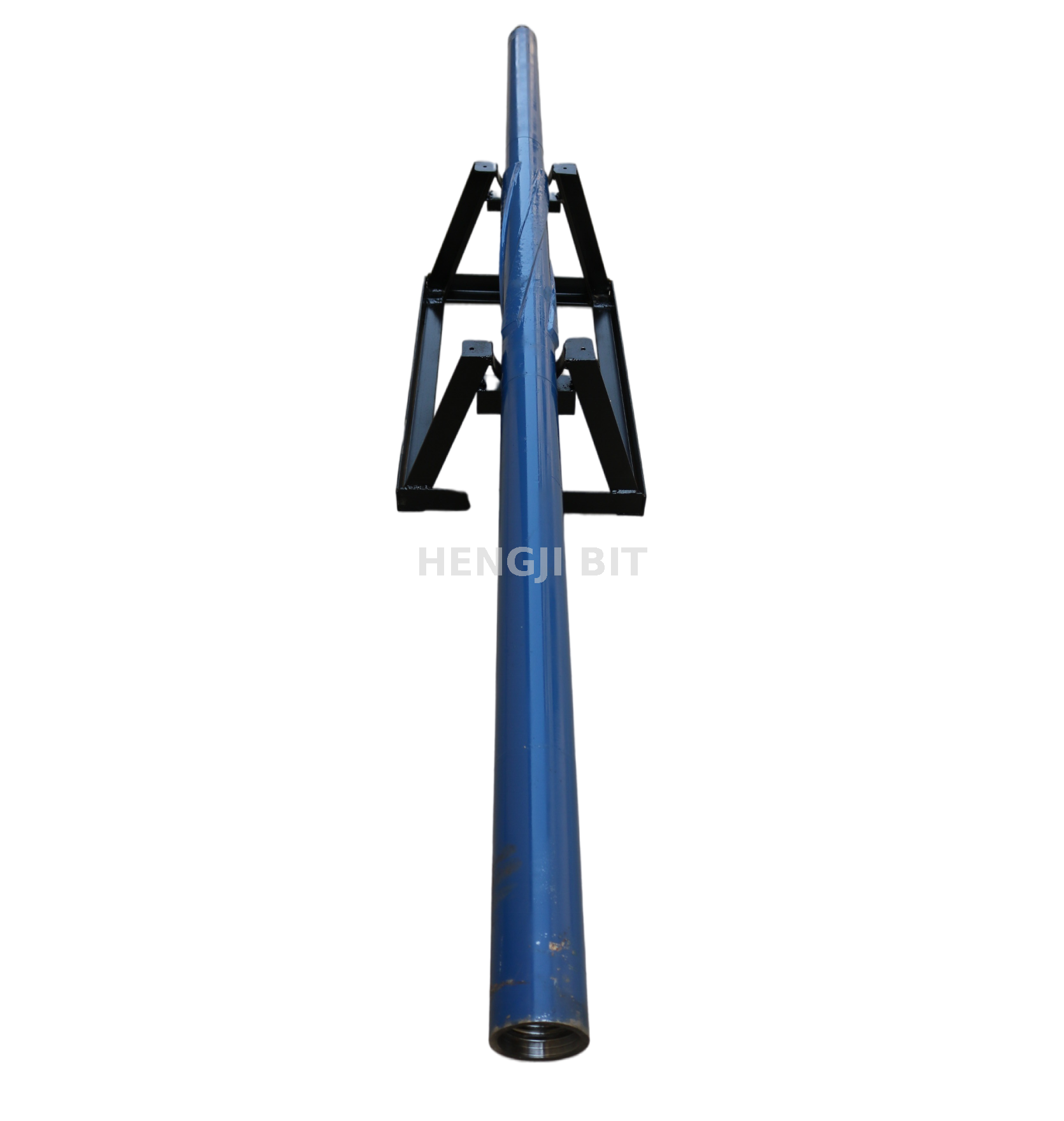

4 1/8''（104.8毫米）螺旋叶片钻孔稳定器旨在增强孔的直度并减少方向钻孔的振动，具有4个具有30°螺旋角的高强度合金叶片。车身（API 5DP螺纹）由4140合金钢（HRC 38-42）制成，在刀片边缘（55hrc）上辅助碳化物硬胶，以抵抗磨料磨损。它的中心剂直径（102mm）为4 1/2''钻水提供了最佳的间隙，而1.2m的长度可确保有效的侧向稳定。动态平衡等级（G2.5）可最大程度地减少150-250 rpm操作范围内的谐波振动。
30°螺旋叶片角可通过改进的扭矩传递降低35％，这是通过扭转振动测试验证的（ASTM D4065）
15毫米叶片厚度和80mm的间距撤离（500 gpm容量）和横向支撑（刚度为20KN/m），非常适合20°-60°偏离井
与直叶设计相比
叶片尖端上的等离子转移弧（PTA）硬膜（WC-12CO）在富含石英的地层中增加50％的耐磨性，磨损速度<0.1mm/100m
30μm镀铬的身体在盐水泥（3.5％NaCl）中抗性，通过1000小时的盐喷雾测试（ASTM B117）
刀片根部8mm圆角半径可将应力浓度降低30％，以防止高频振动环境中的疲劳失败
与4-6''孔的滚筒和PDC位兼容，在垂直（德克萨斯州巴内特页岩）和水平（北海粉笔）应用中进行了现场验证
与类似的稳定器相比，28公斤轻巧的设计可将钩负荷减少10％，将绊倒速度提高15％
基于构造曲折指数可用的自定义刀片音高（25°-35°），通过特定于客户的钻孔动力学建模优化
层压编队的定向钻孔（例如，带有45°床上用品平面的Eagle Ford页岩）
需要0.5°/30M倾斜度控制的层间砂岩/泥岩序列中的水平井钻孔
花岗岩入侵中地热探索的细长孔钻孔（4-6''）
校正井眼卵形（> 5％）的旋转操作
刀片磨损指示器：可更换钨碳化物按钮（直径为10mm），带有颜色编码的磨损尺度，可在跳闸过程中快速视觉检查
螺纹保护器：带有钢插入物的重型塑料盖（HDPE，紫外线稳定），满足API规格5CT螺纹保护要求
对齐工具：激光引导的设备（准确性±0.1°），用于相对于定向组件中的弯曲subs的精确稳定剂定位
工程定制：使用客户提供的井眼数据（例如，狗腿严重性，泥浆特性）量身定制的刀片几何形状，用于最佳振动控制
材料可追溯性：完整材料测试报告（MTR），包括化学成分，热处理记录和机械性能（拉伸，冲击）
绩效保证：独立的第三方测试显示，由于减少了弹跳，ROP速度快10％，并得到30天的性能保修的支持
成本效率：延长服务寿命（200多个小时）通过最大程度地减少稳定器替换的跳闸而降低了非生产性时间（NPT）
