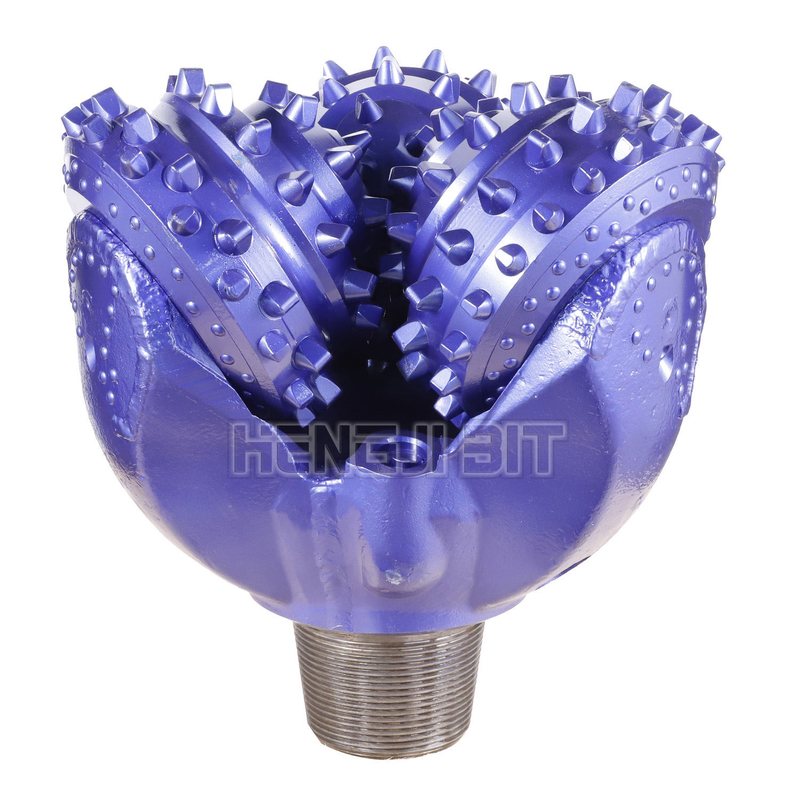

22 英寸（558.8 毫米）IADC 537G TCI 三牙轮钻头设计用于软至中硬地层的钻井作业。该钻头具有三个球墨铸铁锥体，并带有交错的碳化钨刀片，高度为 10 毫米。该设计采用了带双列球轴承的密封滚子轴承系统，能够承受高达 500kN 的钻压和高达 200 RPM 的转速。
该钻头的 20 度锥角和 8 刀片配置提高了粘土、粉砂岩和低无侧限抗压强度 (UCS) 砂岩的切削效率。其凹形钻头端面设计可减少粘性地层中的钻屑成团，并由有助于大量泥浆流动的喷嘴提供支持。该三牙轮钻头符合通用钻井应用的 IADC 537G 规范。
范围 | 价值 |
位大小 | 22英寸，558.8毫米 |
IADC代码 | 537 |
系列 | HR |
牙齿类型 | TCI/钨碳化物插入物 |
联系 | 7 5/8 API REG PIN |
轴承类型 | 橡胶密封的轴承 |
喷嘴配置 | 三个喷嘴 |
转速范围 | 50-120转/分 |
位范围权重 | 0.45-1.0kN/mm |
主要应用 | 水井，油井，高清，勘探 |
合适的地层 | 低抗压强度的软至中软地层，包括中软页岩、中软石灰岩和中软砂岩 |
 PDC 3 7/8"" |  PDC 4 5/8"" |  PDC 4 3/4"" |  PDC 5 1/2"" |
 Tricone 5 7/8""537 |  Tricone 14 3/4"117 |  Tricone 12 1/4""537 |  Tricone 10 5/8"537 |
 Tricone 20"637 |  Tricone 15 1/2""517 |  Tricone 14 3/4""637 |  Tricone 12 1/4""637 |
 Tricone 12 1/4""437 |  Tricone 8 3/4""617 |  Tricone 12 1/4""537 |  Tricone 9 7/8"517 |
 拖动位9 7/8"" |  拖动位15"" |  拖动位8 1/2"" |  拖动位7 1/2"" |
 Tricone 22"517 |  Tricone 20""127 |  Tricone 17 1/2""217 |  Tricone 17 1/2""637 |
 开孔18"" |  开瓶器14"" |  开瓶器16"" |  孔开启器12 1/4"" |
锥形齿具有 15 度的顶角，可最大限度地提高 UCS 小于 50MPa 的松散粘土中的切屑形成。现场测试记录了密西西比石灰地层的穿透速度高达每小时 40 米。 15 毫米的交错齿距最大限度地减少了重磨要求，现场数据显示，在粉质砂岩中，齿的寿命延长了 30%。
该轴承系统采用带有织物增强材料的聚氨酯密封件，可在芳香族含量高的油基泥浆中抵抗膨胀，并通过了根据 ASTM D471 标准的 100 小时浸泡测试。由石墨浸渍青铜制成的自润滑轴颈轴承无需钻孔前维护，从而将钻台准备时间缩短 30 分钟。 0.15 毫米的轴承间隙可适应温度高达 150°C 的油井中的热膨胀，防止起下钻操作期间卡住。
保径垫具有 5 毫米深的螺旋槽，可破坏泥饼的形成，从而将页岩层段的差异卡钻事故减少 40%。通过实验室高速摄影测试，半径为 1.2m 的凹形钻头端面可提高钻头端面岩屑流速 20%。提供可选的喷嘴配置，包括 16mm、18mm 和 20mm 尺寸的喷射喷嘴，以及 12mm 和 14mm 尺寸的冲击喷嘴，允许针对不同泥浆类型和流量进行定制。
该三牙轮钻头适用于多种工业钻孔应用。它在粘土含量高的冲积平原（例如德克萨斯州墨西哥湾沿岸地区）的浅层气井钻探中表现良好。该钻头还用于在松散的第四纪沉积物中建造水井，其中需要 1% 的直径公差。其他应用包括在高潮流的沙质海底进行海上平台的基础钻探，以及在维氏硬度低于 50HV 的松软煤层中提取煤层气。
所有三牙轮钻头均经过 20 个阶段的检查流程，包括裂纹染料渗透测试、500-1000 ft-lb 范围内的扭矩测试以及旋转平衡检查。制造过程已通过 ISO 9001 认证。专用平板运输可用于超大尺寸的钻头，其板条箱符合国际海事组织 IMDG 规则的国际运输要求。 1 年保修涵盖制造缺陷，包括因过早故障而免费更换轴承，但正常磨损除外。
IADC 537G TCI 钻头专为低抗压强度的软到中度地层而设计，包括中软页岩、中软石灰岩、中软砂岩、粘土和粉砂岩。
22 英寸 IADC 537G TCI 三牙轮钻头的最大钻头重量额定值为 500kN，工作范围为 0.45-1.0 kN/mm。
标准配置包括三个喷嘴。可选尺寸包括直径为 16 毫米、18 毫米和 20 毫米的喷射喷嘴，以及直径为 2 毫米和 14 毫米的冲击喷嘴，以适应不同的泥浆类型和流量。
