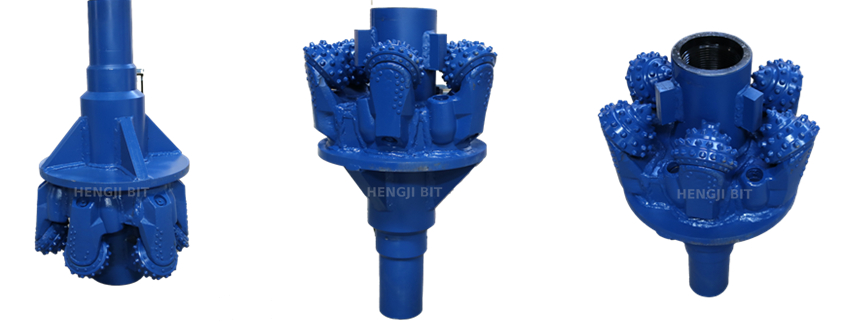

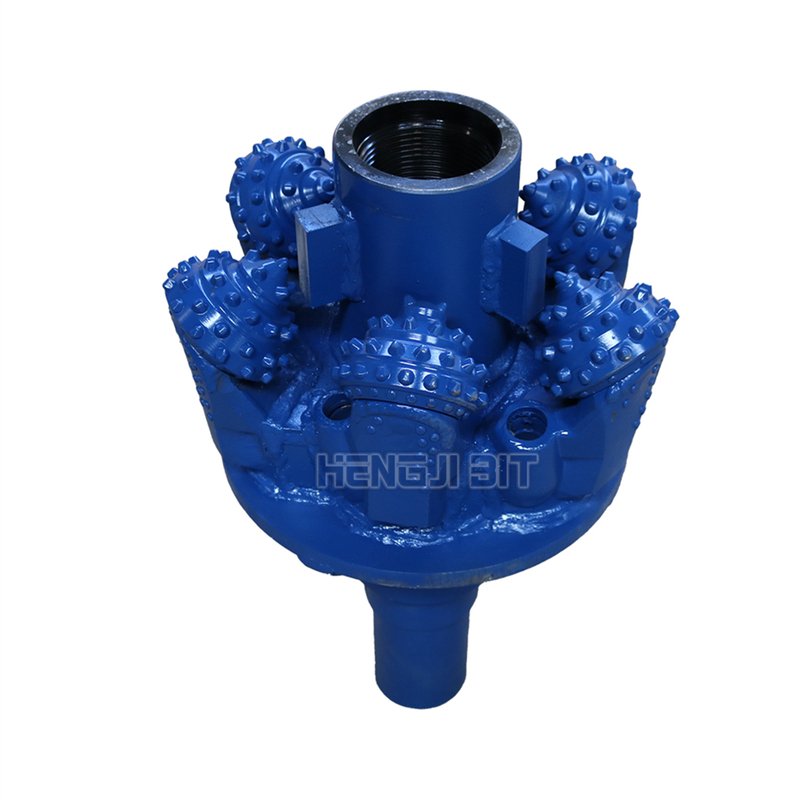

基本规范 | |
孔开启器尺寸 | 18英寸 |
457.2毫米 | |
类型 | 钨碳化物插入单辊锥 |
切刀类型 | 8 1/2''617 |
切割器数量。 | 6个PC |
轴承类型 | 橡胶密封期轴承 |
线程连接 | 4 1/2如果针*盒子 |
用法 | 水平方向钻孔 |
形成 | 具有高抗压强度的中型硬地层，例如硬页岩，砂岩，石灰石，白云岩等。 |
设计的18''（457.2mm）Tricone TCI切割孔开瓶器经过设计，用于扩大中等硬度地层的现有井孔，配备三个带有碳化氢碳酸盐插件（14mm高度）的超大圆锥（高度）和一个中央导向引脚（127mm直径）。位体（S45C碳钢，HRC 35-40）结合了增强的小腿（API 5B 6 5/8'Reg螺纹）和6个流体端口（直径20mm），可支撑高达400KN的WOB，温度高达160°C。它的28°锥角和交错的牙齿图案可确保均匀的孔扩大和稳定的操作，中央导向引脚可提供相对于飞行员位的直径±3mm的精度。
10毫米清除中央导向销（经过热处理的4140钢，HRC 42-46）保持与飞行员钻头（4-12'的尺寸）保持一致，在现场测试中达到卵子<2％
12毫米钨碳化物量规按钮（以4行排列）控制孔直径膨胀，在易碎的砂岩中将冲洗量减少40％
不对称的锥间距（150-180mm）在旋转过程中最大程度地减少扭矩波动（±10％方差），将孔质量指数（HQI）提高30％
TCI牙齿具有15％的钴粘合剂抗裂解的石灰石（冲击韧性15J/cm²），将标准TCI降低20％
在轴承表面上的50μm电脑镍磷光板在高氯化物环境中可提供耐腐蚀性（Cl⁻> 100,000 ppm）
75毫米直径的锥轴（屈服强度900MPa）在偏斜的井中（倾斜> 45°）携带高横向力（50KN）
40毫米深的螺旋笛防止在钻井工程协会（DEA）流动环中测试的低环速度（0.5m/s）条件下桥接插条
15°钻头的脸斜率可在高渗透区（k> 100 md）中降低整个位的差压力
平衡液压设计可确保与所有锥体相等的液体分布（±5％方差），从而优化冷却和切割
井眼扩大，用于在紧密的孔中运行的套管（清除<10mm），在盐圆顶环境中常见
盐溶解后的旋转操作（例如，墨西哥湾盐盆地）以恢复孔直径
为地下天然气存储设施创建开放孔室（5-10m长）
在花岗岩地层中安装地热换热器安装的孔直径增加
指南销保护器：可移动的钢制套筒（3mm厚度），带有反衣衬里，在运输和存储期间保护指导销
液压测试套件：压力表（0-10,000 psi，0.5％精度），具有快速连接的配件，用于现场喷嘴流程测试（ISO 17025认可）
耐磨性鞋：可更换钨碳化物鞋（HV 1500），用于中央导针，在磨料条件下可扩展使用寿命50小时
工程专业知识：可用于匹配0.1mm公差内特定飞行员位规格的自定义指南尺寸（直径，长度）
质量保证：具有分阶段阵列技术（缺陷检测≥2mm）的关键组件（柄，圆锥轴）的100％超声测试（UT）
现场支持：现场技术人员进行位安装和性能优化，包括扭矩和WOB参数建议
可持续性重点：用于位构造的90％可回收材料（钢，碳化碳化碳化物，镀镍），带有环保包装（100％再生纸板）
